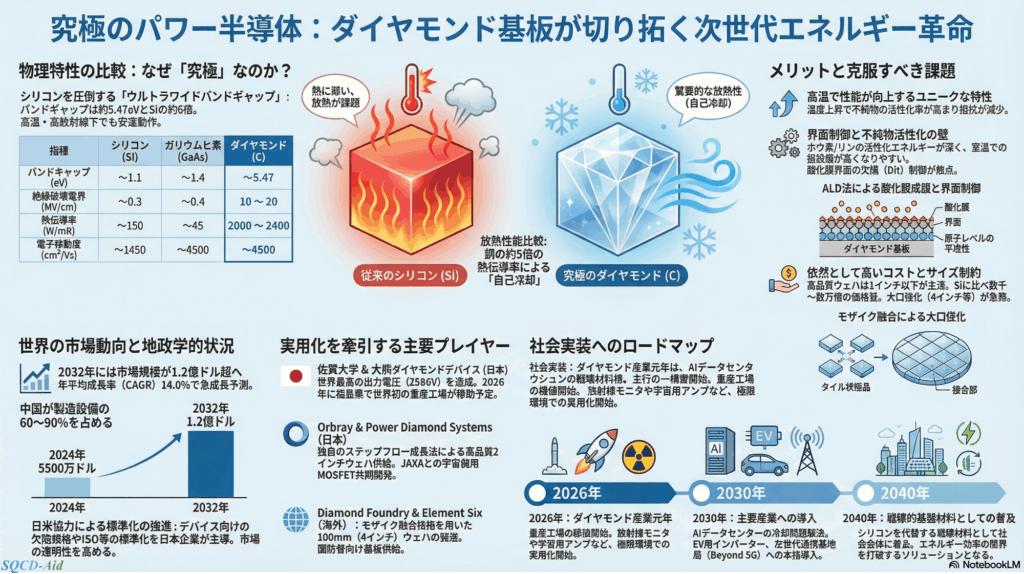

1. はじめに：パワーデバイスの「物理的限界」とダイヤモンドの登場
現代のパワーエレクトロニクスは、シリコン（Si）からシリコンカーバイド（SiC）、窒化ガリウム（GaN）へとシフトしてきましたが、これらワイドバンドギャップ（WBG）材料をもってしても、次世代の超高出力・極限環境要求（EVの800Vシステム超、AIデータセンターのMW級電力、宇宙探査）には限界が見え始めています。
2026年、半導体業界は「ダイヤモンド産業元年」という大きな転換点を迎えます。ダイヤモンドは、バンドギャップが 5.47eV に達する「ウルトラワイドバンドギャップ（UWBG：Ultra Wide Band Gap）」材料であり、理論上の性能指数は既存材料を数桁上回ります。本コンテンツでは、機械系エンジニアの視点から、この「究極」を実現するための技術的な架台を概説します。
2. 材料物性の工学的解釈：なぜダイヤモンドが「究極」なのか
機械系エンジニアにとって、半導体材料の選択は「熱設計」と「絶縁設計」のトレードオフです。ダイヤモンドはこの双方において圧倒的な優位性を持っています。
2.1 主要パラメータとバリガ性能指数（BFOM：Baliga Figure of Merit）

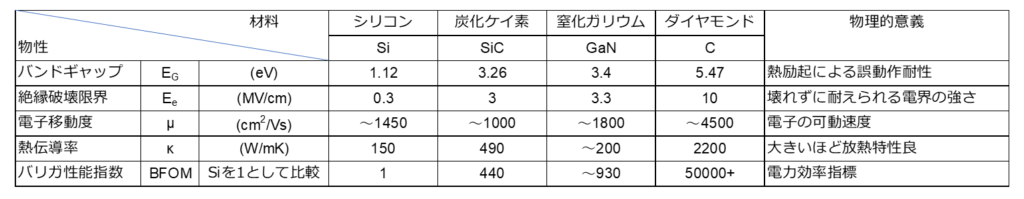

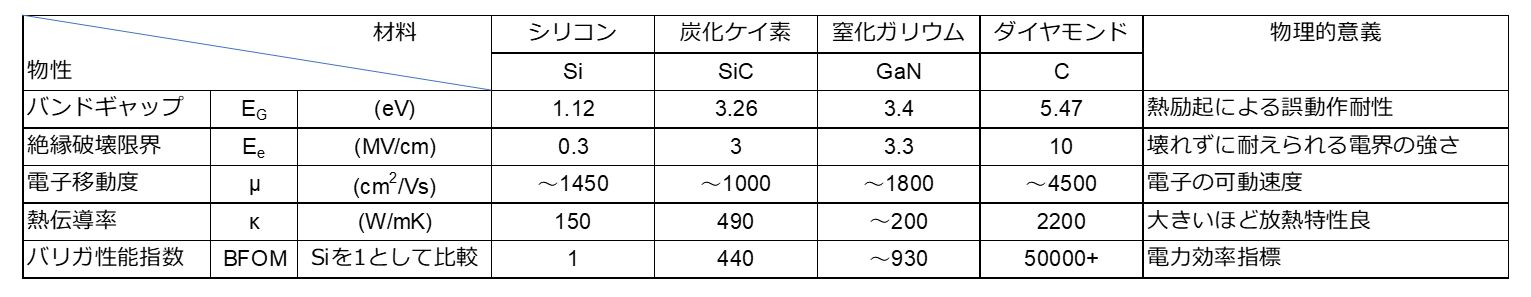

表 主要パワーデバイスの各種パラメータ 出典：半導体キャリアラボhttps://semicon-career-lab.com/semiconductor-03/

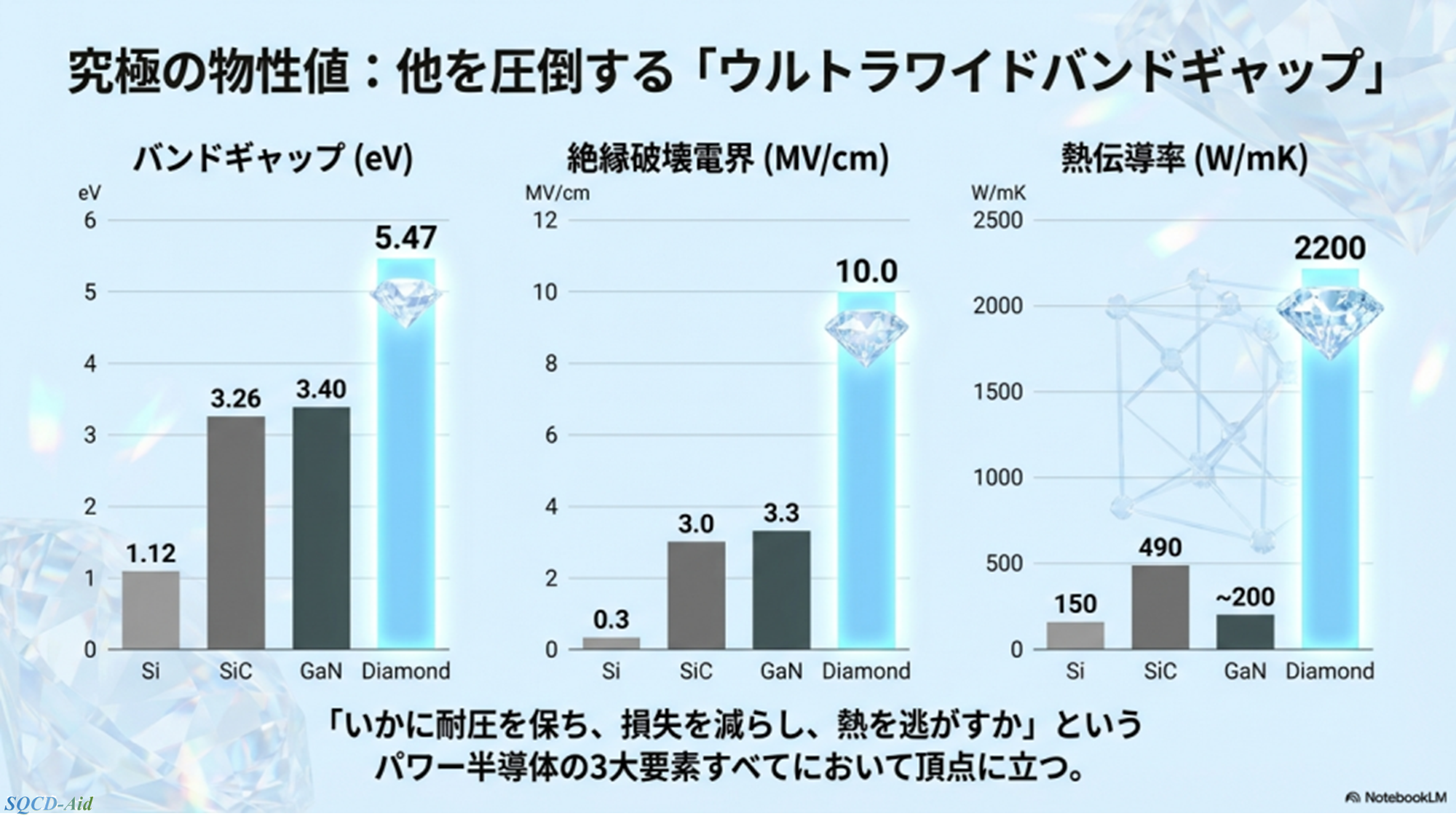

図 人工ダイヤモンドと他の材質の物性 出典：ORIGINAL
2.2 「オン抵抗の劇的低減」の数理
パワーMOSFETのドリフト層における理論的なオン抵抗 Ron,sp は、絶縁破壊電界 Ec の3乗に反比例します（ Ron,sp ∝ 1/（εμEC3））。ダイヤモンドは ECが Si の約30〜60倍であるため、同じ耐圧であればドリフト層を極めて薄く、かつ高濃度ドープにすることが可能となり、伝導損失を理論上 以下に抑えられます。
2.3 熱設計における「自己冷却」の概念
熱伝導率 κ が 2000 W/mK を超えるということは、チップ内部で発生した熱が「点」に留まらず、瞬時に「面」へと拡散することを意味します。これは熱流体設計において、ジャンクション温度 Tj を抑制するためのヒートスプレッダー（通常は高価な銅やグラファイト）をデバイスそのもので代用できることを示唆しており、冷却系を含めたシステム全体の出力密度（ W/cm3）を劇的に向上させます。

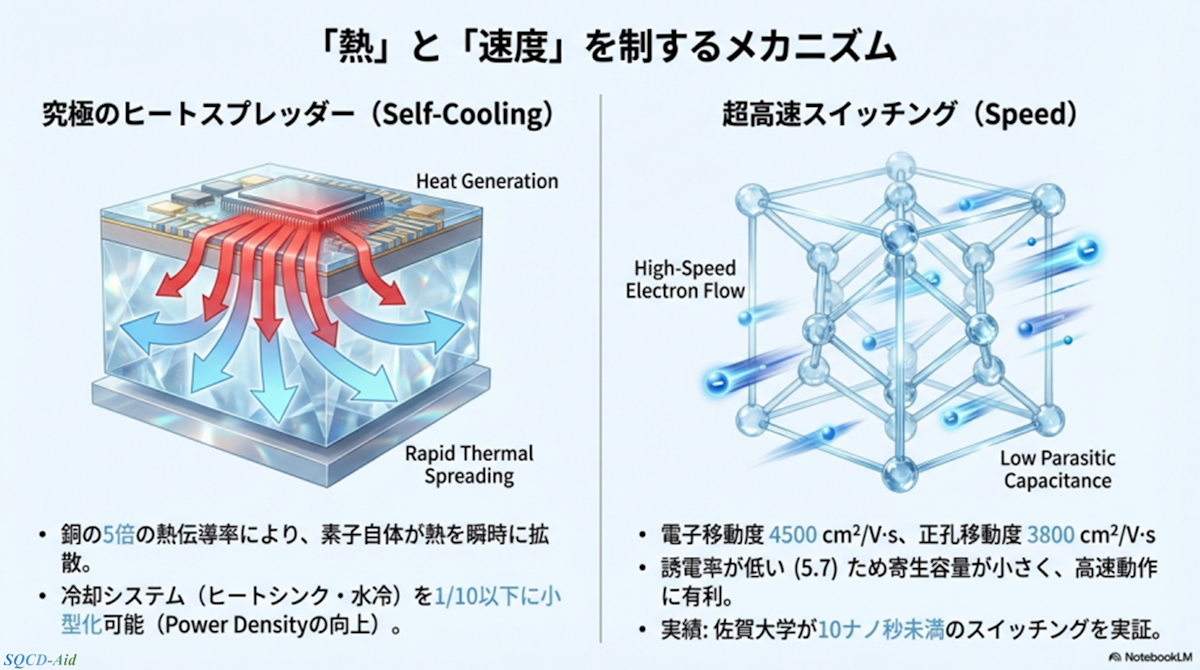

図 人工ダイヤモンド：熱と速度の制御 出典：ORIGINAL
3. 製造・結晶成長技術：ラボレベルから量産へのパラダイムシフト
ダイヤモンド半導体の最大の障壁は「大口径・高品質・低コスト」なウェハ供給でした。現在、この壁を崩すための3つの主要技術が確立されつつあります。
3.1 MPCVD法（マイクロ波プラズマCVD）
メタン（ CH4）と水素（ H2）の混合ガスをプラズマ化し、炭素を基板上にエピタキシャル成長させます。
課題： 高い成長レートを維持しつつ、転位（結晶欠陥）をいかに抑制するか。
解決策： プラズマ密度の均一化と、基板のオフ角制御による「ステップフロー成長」の最適化が進んでいます。

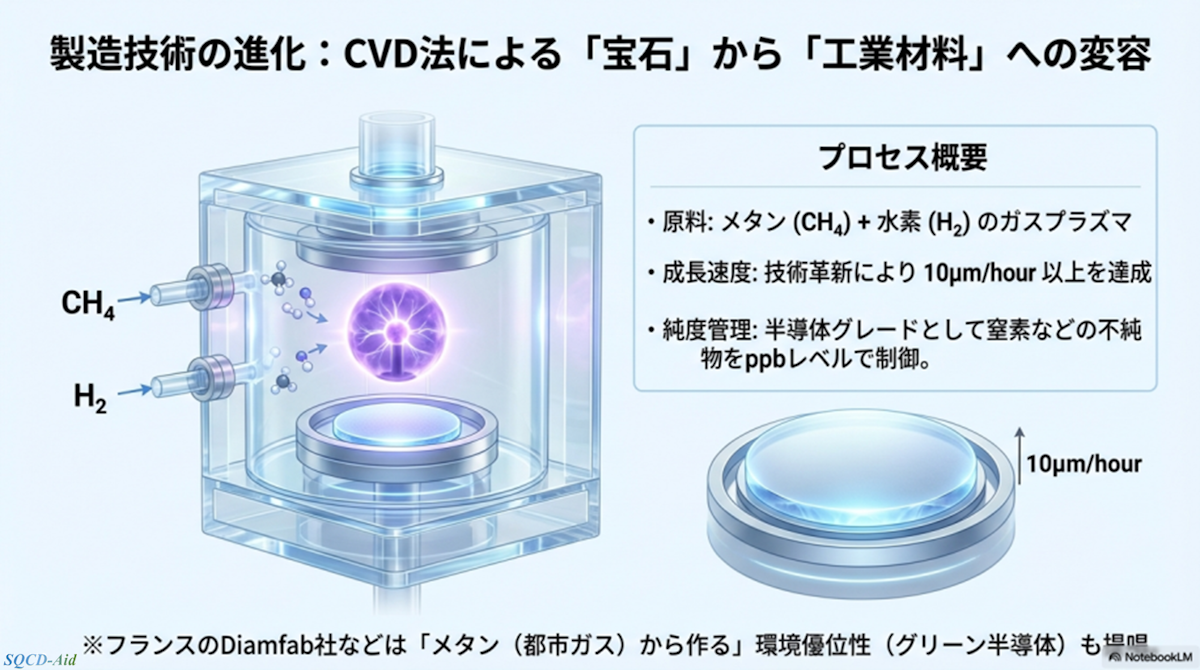

図 マイクロ波プラズマCVD法 出典：ORIGINAL

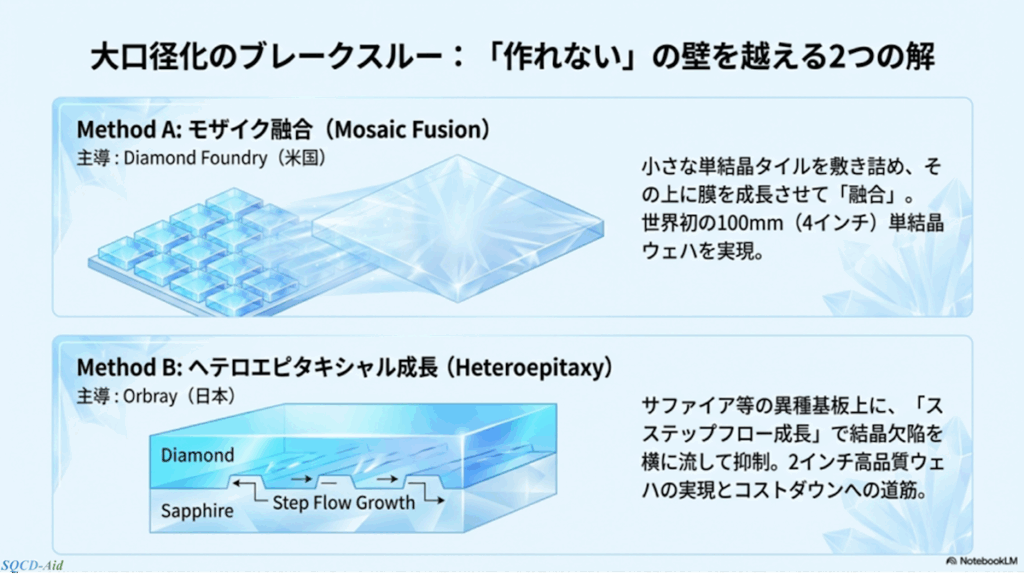

3.2 モザイク融合技術：4インチ化への挑戦
天然ダイヤモンドに頼らず、人工的に大口径化する手法です。
Method A：モザイク融合： 小さく高品質な単結晶（種結晶）をタイル状に正確に並べて、その上に幕を融合させて融合させる手法です。
Method B：ヘテロエピタキシャル成長： サファイア等の異種基板上に、「ステップフロー成長」で結晶欠陥を横に流して抑制することにより、2インチ高品質ウェハを実現します。
米Diamond Foundry社（Method A）や日本のOrbray（Method B）がこの手法でリードしており、2026年以降の4インチ量産体制の構築が期待されています。
図 大口径化のブレークスルー 出典：ORIGINAL

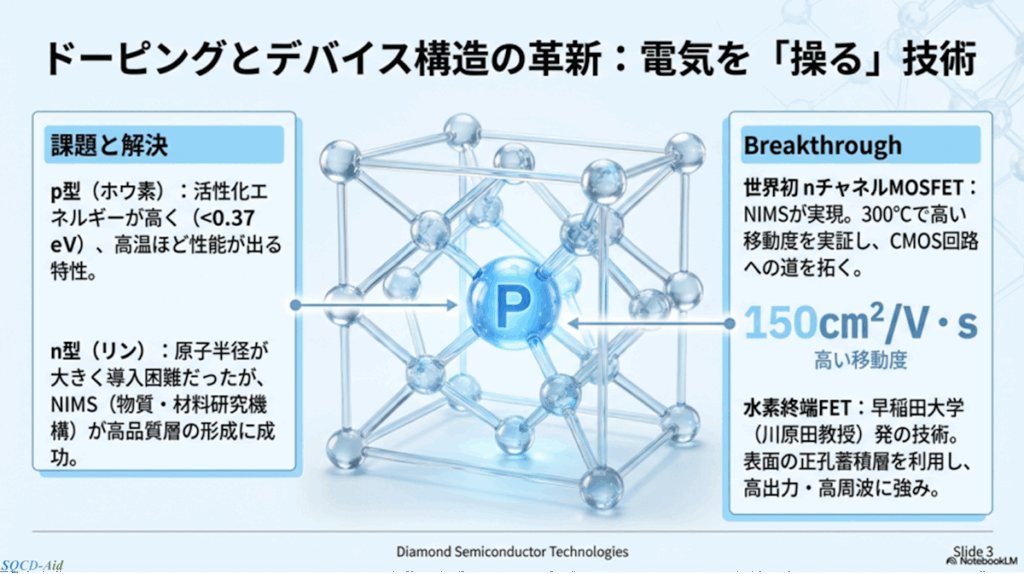

3.3 イオン注入とドーピングの深層
ダイヤモンドは結晶構造が極めて緻密であるため、不純物（ボロン、リン）の注入が困難です。
・ p型： ボロン（B）のドープ。比較的容易だが、活性化エネルギーが 0.37eV と高く、室温では一部しかキャリアになりません。
・ n型： リン（P）のドープ。ボロン以上に難易度が高く、NIMS（物質・材料研究機構）が成功した高度なプロセス技術が不可欠です。

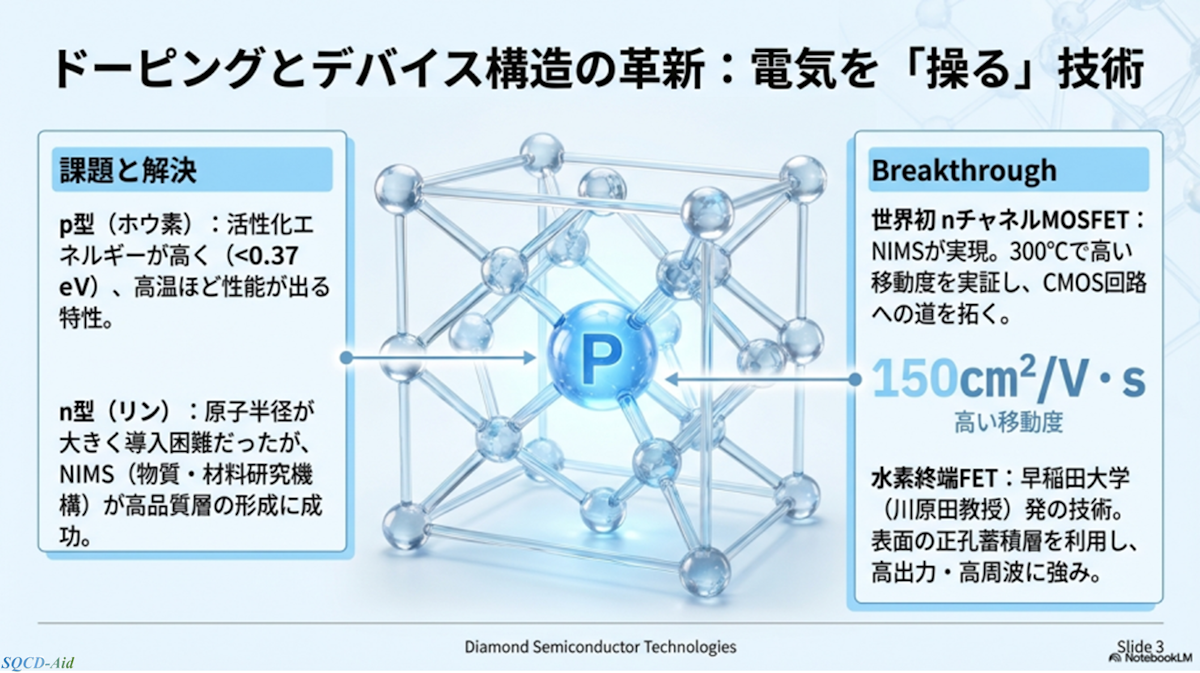

図 イオン注入とドーピング 出典：ORIGINAL
4. デバイス界面の科学：MOSFET実現へのブレークスルー
機械系エンジニアが「摩擦」を制御するように、半導体エンジニアは「界面」を制御します。ダイヤモンドMOSFETの成否は、酸化膜（ Al2O3等）とダイヤモンドの界面に存在する欠陥（ Dit）の制御にかかっています。
4.1 水蒸気アニールと原子層堆積（ALD）
ダイヤモンド表面を水素終端（C-H）から酸素終端（C-O）や水酸基終端（C-OH）へ精密に転換するプロセスが重要です。
・ プロセスフロー： MPCVD成長 → 500 ℃水蒸気アニール → ALDによる Al2O3 成膜。
・ 成果： このプロセスにより、 Ditを大幅に低減し、反転チャネル型MOSFETとして実用的な移動度（数〜数十 cm2/Vs）が確保できるようになりました。将来的には理論値である 1000超を目指す研究が続いています。
4.2 GaN-on-Diamond（異種統合）
ダイヤモンドを「能動層」ではなく、GaNデバイスの「放熱基板」として活用する先行実装技術です。
・ 直接接合： 接着剤を使わず、原子レベルでGaNとダイヤモンドを貼り合わせます。
・ 効果： 高周波（RF）増幅器において、従来のSiC基板比で温度上昇を半分以下に抑制し、出力を3倍以上に引き上げることが可能です（住友電工、DARPA等のプロジェクト）。
5. 機械設計者の重要課題：熱膨張ミスマッチと信頼性
ダイヤモンド半導体の社会実装において、機械工学的視点が最も求められるのが「パッケージング」です。
「硬すぎる」が故の熱応力
ダイヤモンドのヤング率は 1000 GPa を超え、熱膨張係数（CTE）は 1.1×10-6/Kと極めて低値です。
・ ミスマッチ問題： パッケージに用いられる銅（CTE: 17×10-6 /K）や樹脂との間で、動作時の熱サイクルにより膨大なせん断応力が発生します。
・ 対策： 傾斜機能材料（FGM）を用いたサブマウントの導入や、銀ナノ粒子を用いた低温焼結接合（Sintering）技術が不可欠です。
6. 人工ダイヤモンドの市場と製造シェア、日米の課題
6.1 市場規模の予測
世界市場は2024年の5500万ドルから、2032年には1億2070万ドル（CAGR 14.0%）に成長すると予測されています。
6.2 製造者の占有率と地政学的状況
・ 中国の圧倒的シェア： 製造設備プロジェクトにおいては、中国が60～90%という圧倒的なシェアを占めています。
・ 日米の協力： 中国の影響力を低減するため、日米協力による約80兆円の投資プロジェクトの一環として、人工ダイヤモンド製造設備プロジェクトが正式決定されました。
6.3 日米にとっての問題点
・ サプライチェーンの未成熟： 専門的な材料供給業者が世界でも数社に限られており、リードタイムが6ヶ月を超えるなど供給が不安定です。
・ 標準化の遅れ： デバイス向けの欠陥規格や標準化（ISO等）が整っておらず、商用化の障壁となっています。
7. 研究開発動向：日本国内 vs 海外
7.1 日本国内：産官学による「縦串」の統合
日本は「結晶成長 → デバイス実証 → 産業応用」のサプライチェーンで世界をリードしています。
・ 佐賀大学（嘉数教授）： ダイヤモンド半導体として世界最高の出力電圧（2586V）と出力を達成し、世界初のパワー回路動作の実証に成功しました。
・ NIMS（物質・材料研究機構）： 世界で初めて「nチャネルダイヤモンドMOSFET」を開発し、高効率なCMOS回路実現への道を拓きました。
・ 早稲田大学（川原田教授）： 水素終端表面を用いたノーマリ・オフ型MOSFETの研究で先駆的な役割を果たしています。

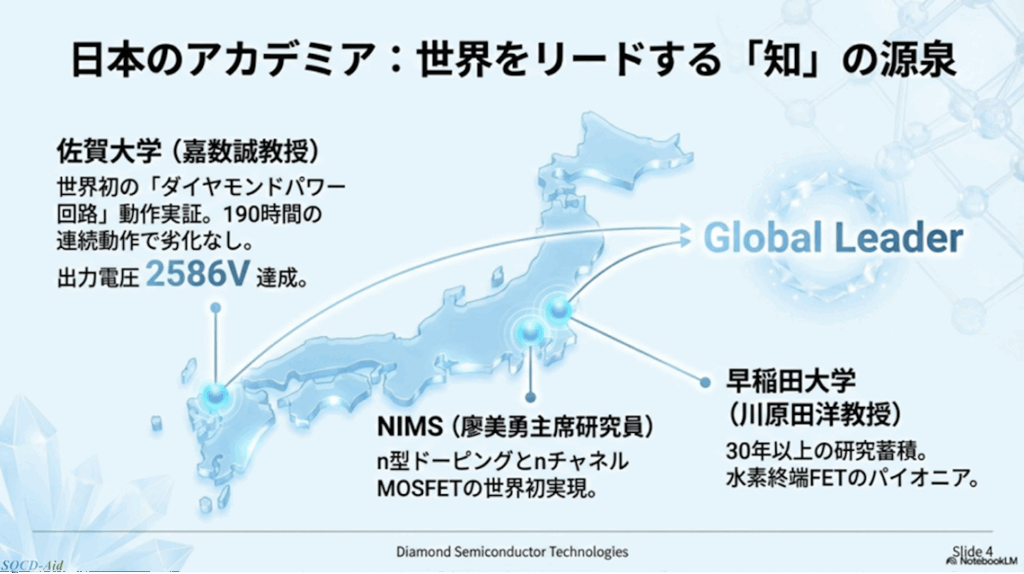

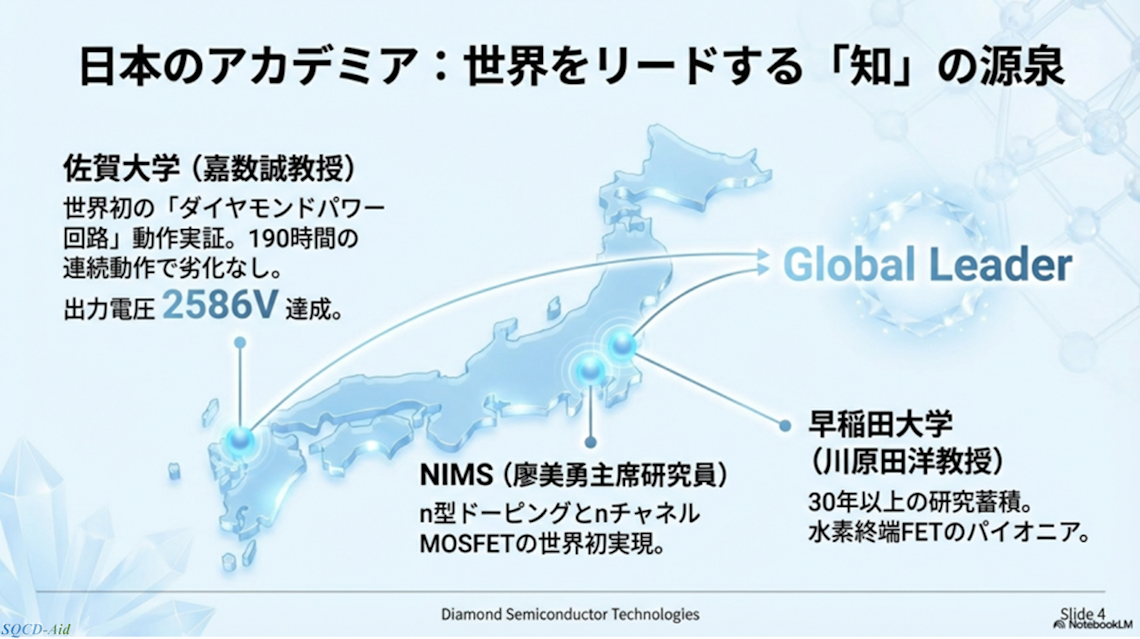

図 日本の研究機関 出典：ORIGINAL
7.2 海外：国防・AI・大口径化への集中投資
・ 米国（DARPA/ARPA-E）： 通信デバイスの熱問題を解決する「GaN-on-diamond」技術や、AIデータセンターの冷却エネルギー削減を目的とした「Diamond-on-Chip」技術に巨額を投じています。
・ 中国： 5Gミリ波基地局や軍事レーダー向けの熱管理ソリューションに加え、ドーピングに必要な高エネルギーイオン注入装置の自国開発を推進しています。
・ 欧州： ドイツのFraunhofer IAFが結晶成長で先行し、フランスのDiamfabなどは自動車産業向けの量産化を狙っています。
8. 製品化・実用化を主導する主要企業
8.1 日本国内の有力企業
・ 大熊ダイヤモンドデバイス： 福島県大熊町に世界初の量産工場を建設中で、2026年の稼働を予定。放射線耐性を活かした原発監視用センサーやRFアンプを開発しています。
・ Orbray： 独自の「ステップフロー成長法」により、高品質な2インチウェハの供給能力を持ちます。2026年にはn型デバイスに適した(111)自立基板の製品化を目指しています。
・ Power Diamond Systems： 世界最高のドレイン電流（6.8 A）を記録。JAXAと共同で宇宙機用パワーMOSFETの研究開発を進めています。
・ 住友電気工業： 高温動作可能なSBD（ショットキーバリアダイオード）や、GaNとダイヤモンドを直接接合した2インチウェハ（GoD）の試作・実証を行っています。

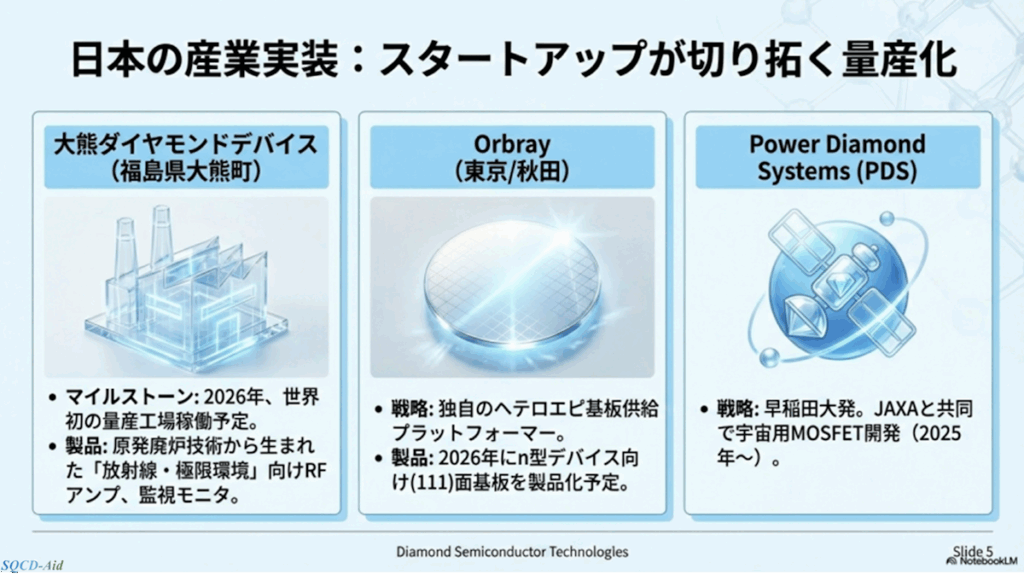

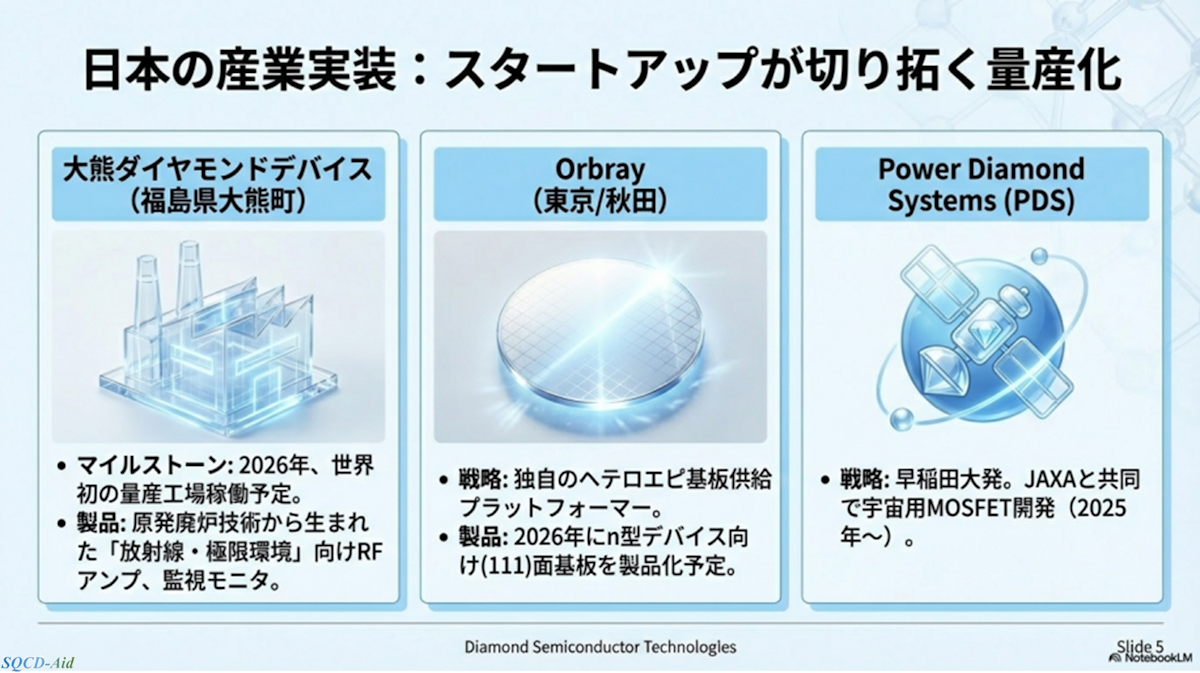

図 日本の有力企業 出典：ORIGINAL
8.2 海外の有力企業
・ Diamond Foundry（米国）： 「モザイク融合」技術により、世界初の100mm（4インチ）単結晶ウェハを製造。スペインに巨大な工場を建設中です。
・ Element Six（多国籍）： デビアスグループ傘下。米国防総省のプログラム等で4インチ級の高品質単結晶基板の供給を目標としています。
・ Diamfab（フランス）： 2026年までの4インチウェハ量産ロードマップを掲げ、自動車産業向けの「グリーン半導体」として展開しています。

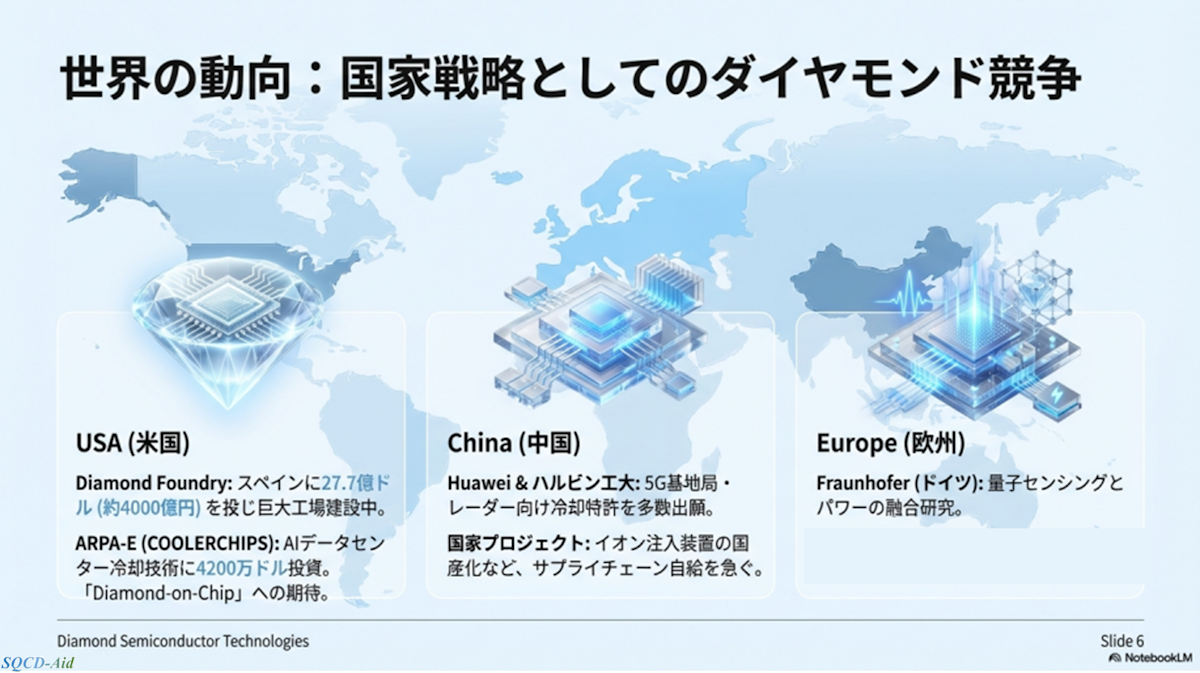

図 世界の動向 出典：ORIGINAL
9. 地政学的状況と日本の戦略的地位
ダイヤモンド半導体は、もはや純粋な科学論争ではなく「経済安全保障」の重要物資となっています。
9.1 中国の圧倒的な設備シェア
現在、人工ダイヤモンドの製造設備（HPHT法含む）の60〜90%は中国に集中しています。これは、将来的なパワー半導体供給において中国への過度な依存を招くリスクを含んでいます。
9.2 日米協力と「80兆円投資」の背景
この地政学的リスクを打破するため、日米協力による人工ダイヤモンド製造設備プロジェクトが正式決定されました。
9.3 日本の強み
佐賀大学（嘉数教授）の世界最高出力実証、NIMSのnチャネルMOSFET開発、大熊ダイヤモンドデバイスによる量産工場建設など、研究・製造の両面で世界トップクラスの「縦串」を保有しています。

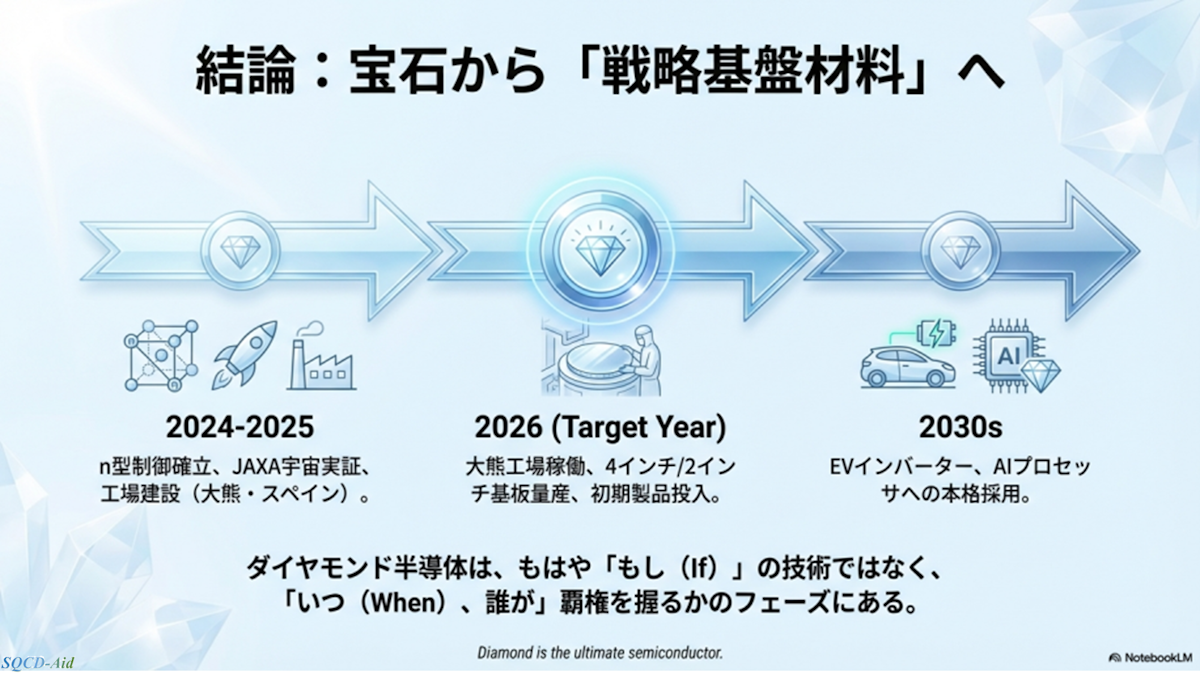

10. 実用化ロードマップ：2026年から2040年へ
・ フェーズ1（2026年〜）：特殊環境市場
放射線耐性を活かした原発廃炉用センサー。
宇宙衛星用RFアンプ（真空管の代替）。
・ フェーズ2（2030年〜）：ハイエンド産業市場
AIデータセンターの電力変換器（Diamond-on-Chipによる極限空冷化）。
EV用800Vインバーター（小型・高効率化の極致）。
・ フェーズ3（2040年〜）：社会基盤化
シリコンを代替する戦略材料として、電力網（スマートグリッド）の要に。

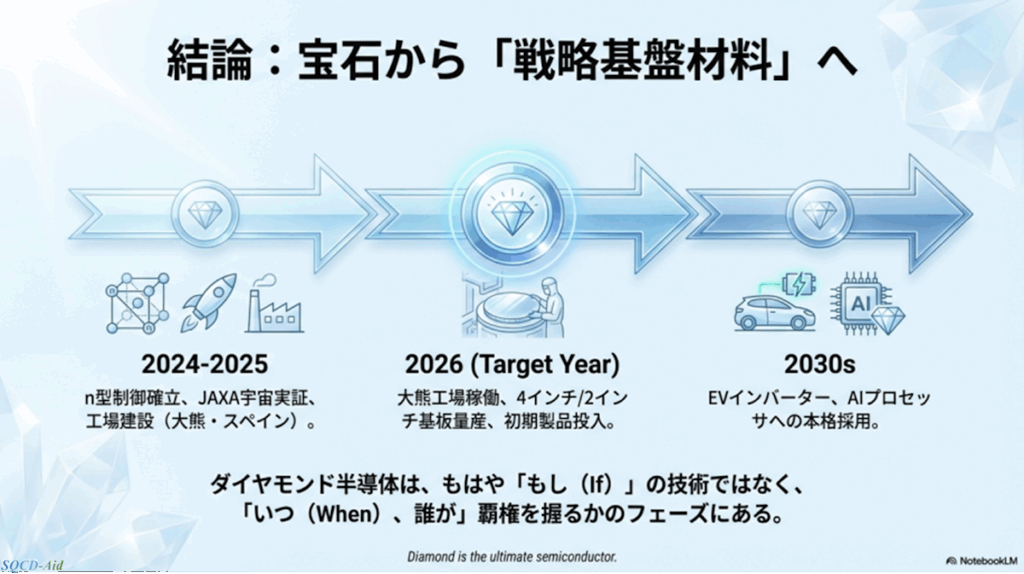

図 実用化へのロードマップ 出典：ORIGINAL
11. 結語：機械系エンジニアへの期待
ダイヤモンド半導体の登場は、従来の「冷却系の設計（流体、ファン、ポンプ）」を「材料そのものによる熱制御」へと変貌させます。
我々エンジニアは、単にデバイスを配置するだけでなく、ダイヤモンドの熱・機械的特性を最大限に活かすための「パワーモジュールの全体再設計（Total Redesign）」の主役となることが求められています。
